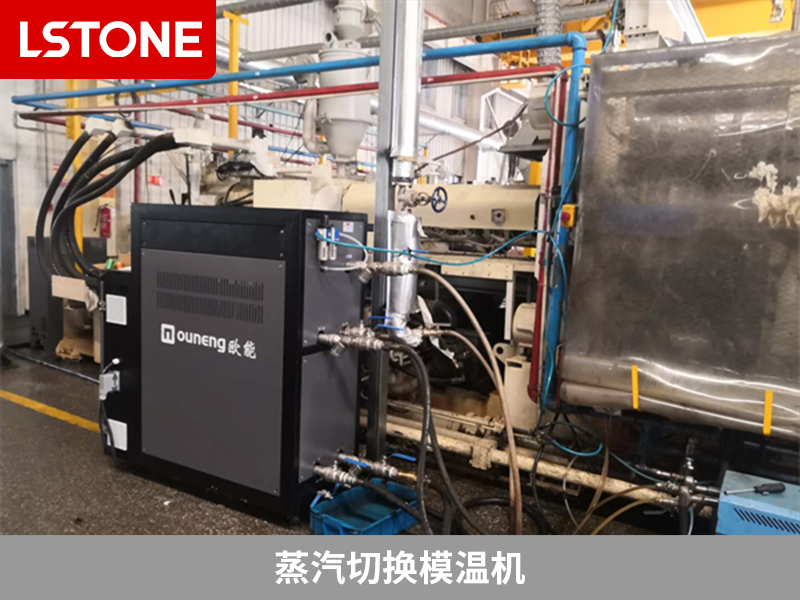

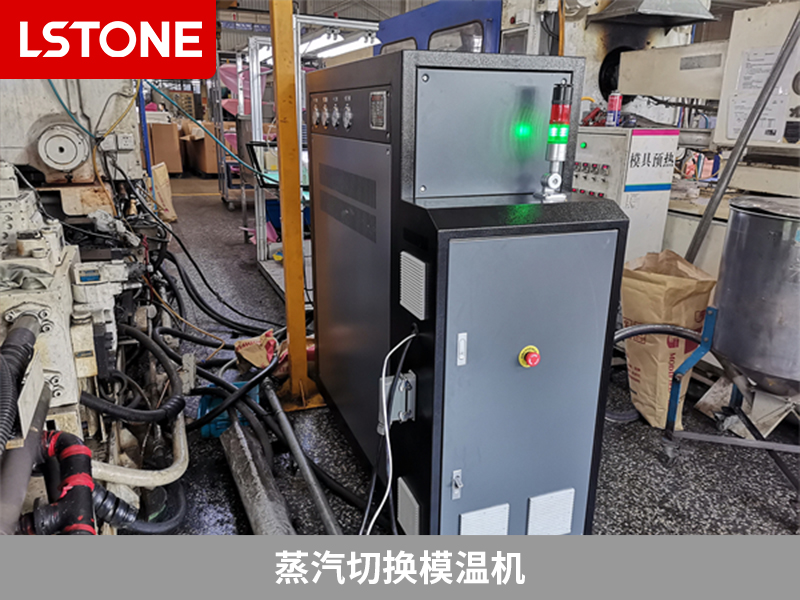

很多用戶在選購模溫機時提出,現場有蒸汽熱源,想用蒸汽輔助加熱,要求的溫度不高。達到目標溫度后,要求保持溫度恒定,在此溫度下物料是放熱的。如果遇到這樣的工藝要求,如何通過模溫機控制?這種情況下我們會(huì )使用蒸汽切換模溫機。
根據用戶的工藝要求,在設計這類工藝的設備時會(huì )用閥門來控制蒸汽,讓蒸汽先將被加熱物體預熱到預期溫度。這種材料在生產過程中會(huì )放熱,因此當蒸汽預熱到預期溫度時,即使關閉蒸汽閥,溫度仍會(huì )上升,所以預熱后需要通過蒸汽切換模溫機進行恒溫控制。
這時候在設計蒸汽切換模溫機的時候,除了模溫機的加熱系統,還必須有冷卻系統,而且是以冷卻系統為主。
在系統控制過程中,是當蒸汽預熱到預期溫度后,再切換到蒸汽切換模溫機的恒溫控制。因為蒸汽是前期預熱的,蒸汽預熱后,系統仍然處于蒸汽環境中,如果系統直接切換到模溫機恒溫控制,容易造成壓力不穩定。
所以在控制邏輯的設計上,順序是:蒸汽預熱,模溫機系統自循環,當達到預期溫度時,關閉蒸汽入口閥,打開蒸汽出口閥,使系統的蒸汽變成液態,然后關閉蒸汽出口閥,模溫機系統切換到外循環狀態,同時關閉冷水閥,使被加熱物體保持恒溫或冷卻,以滿足用戶的工藝要求。
